一次性熔斷保險絲JFC2410TS系列
一次性熔斷保險絲屬貼片型保險絲，一次性熔斷保險絲按照熔斷速度劃分可分為快熔斷型保險絲和慢熔斷型保險絲兩種，深圳集電通一次性熔斷保險絲常用系列有JFC0402FS/TS，JFC0456FS/TS，JFC0603FS/TS，JFC1206FS/TS，JFC2410FS/TS。今天我們來詳細了解慢熔斷型保險絲JFC2410TS系列保險絲詳細規格及參數。
JFC2410TS系列 一次性熔斷保險絲電流范圍為0.1A~30A，對應型號為JFC2410-0100TS、JFC2410-0250TS、JFC2410-0500TS、JFC2410-0750TS、JFC2410-1100TS、JFC2410-1150TS、JFC2410-1200TS、JFC2410-1250TS、JFC2410-1300TS、JFC2410-1315TS、JFC2410-1350TS、JFC2410-1400TS、JFC2410-1500TS、JFC2410-1600TS、JFC2410-1630TS、JFC2410-1700TS、JFC2410-1800TS、JFC2410-2100TS、JFC2410-2120TS、JFC2410-2150TS、JFC2410-2200TS、JFC2410-2250TS、JFC2410-2300TS。常用規格參數最大電壓0.01A~10A的最大電壓為250V，分段能力為50A@250V；12A~15A的最大電壓為125V，分段能力為100A @125V；20A~30A的最大電壓為72V，分段能力為500A @72V。此系列的保險絲尺寸規格為：長：6.1±0.2mm，寬度跟高度為2.5±0.1mm，推薦的焊盤布局尺寸：長度：8.0±0.3mm，寬度：3.0±0.3m。
JFC2410TS系列 一次性熔斷保險絲分段能力詳細解析：當回路的電流為保險絲的額定電流時，保險絲至少能維持4個小時不發生動作；當回路的電流為保險絲電流的2倍時，保險絲會在120S內發生動作，從而起到保護板子的作用；而當回路的電流為保險絲額定電流的10倍時，保險絲會在10mS內發生動作，從而起到保護板子其他原件不受損壞的作用。此系列保險絲正常工作溫度范圍為-55℃~+125℃。
JFC2410TS系列 一次性熔斷保險絲詳細制作材料：保險絲兩端的帽子材質為鍍金黃銅蓋，保險絲體為不透明方形陶瓷管，熔絲為銅銀合金絲。
JFC2410TS系列一次性熔斷保險絲主要包裝方式為卷盤包裝，包裝數量為100pcs/reel。
JFC2410TS系列一次性熔斷保險絲屬慢熔斷型方形保險絲，表面貼裝熔斷器是陶瓷管/端蓋結構，符合無鉛（Pb）、無鹵素要求，且符合RoHS指令（2002/95 / EC）的要求，并獲得了美國（UL / CSA）安全機構的認可 。 主要供應于板級的一次和二次電路保護，具有廣泛的應用范圍。 具有出色的浪涌電流承受能力，出色的耐熱性和機械沖擊可靠性，還具有很高的可靠性和穩定的焊接能力，端蓋可采用鍍金/銀/鎳鍍層。
JFC2410TS系列一次性熔斷保險絲主要運用領域：廣泛運用于LED照明、筆記本電腦、電池裝置、LCD / PDP裝置、LCD背光源、便攜式設備、電源供應、聯網設備、PC服務器、散熱風扇系統、儲物系統、電信系統、無線基站、游戲機、白色家電、數碼相機、辦公用品、數碼相機、汽車設備醫療器材、工業設備等產品中。

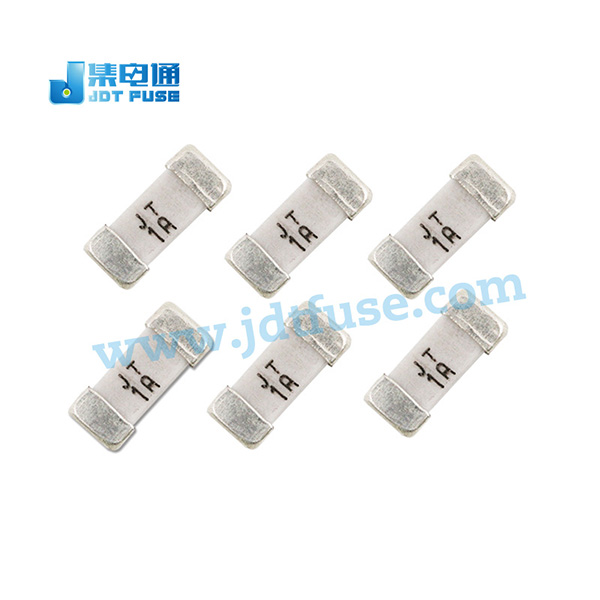

（JFC2410-1100TS一次性熔斷保險絲 實拍圖）
